4 محاور تكامل أنبوب الصفائح المعدنية ليزر كتر 10025 1000W-20000W

  • 4 axis Tube Integration Sheet Metal Laser Cutter 10025 1000W-20000W
  • 4 axis Tube Integration Sheet Metal Laser Cutter 10025 1000W-20000W
مكان المنشأ الصين
اسم العلامة التجارية DP LASER
إصدار الشهادات CE SGS FDA TUV ROHS
رقم الموديل آلة القطع بالليزر
الحد الأدنى لكمية 1 مجموعة
الأسعار Please contact us
تفاصيل التغليف صناديق خشبية مطابقة لمعايير التصدير العالمية
وقت التسليم 10-30 يوم عمل
شروط الدفع L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 300 مجموعة / شهر
تفاصيل المنتج
مصدر الليزر Raycus Max IPG NLIGHT اختياري طاقة الليزر 1000 واط - 20000 واط
نوع الليزر ليزر الألياف مزود الطاقة 380 فولت / 50 هرتز
دور قطع المواد المعدنية حالة جديد
سمك القطع 0-80 ملم إعدادات 4 محاور
الوزن (كجم) 7000 كجم توفير خدمة ما بعد البيع يقدم المهندسون في الخارج خدمة من الباب إلى الباب
تسليط الضوء

4 آلة قطع الصفائح المعدنية بالليزر

,

آلة القطع بالليزر للصفائح المعدنية 10025

,

4 آلة قطع الألواح بالليزر المحور
اترك رسالة
منتوج وصف

10025 1000W-20000W الصفائح المعدنية والأنابيب التكامل آلة قطع ألياف الليزر



مقدمة أساسية
تعمل وظيفة التركيز الأوتوماتيكي على اللوحة للقطع بالليزر الليفي المدمج للوحة التفاعلية والأنبوب على تقصير وقت التثقيب بشكل كبير مقارنة برأس القطع العادي ، ومناسب بشكل خاص للقطع عالي السرعة للألواح السميكة.



سمات

تتبنى أداة الماكينة رفًا وترسًا مزدوجًا من نوع القنطرية العملاقة ، وناقل حركة مزدوج مؤازر ، وعزم دوران عالي ، وإخراج قصور ذاتي عالٍ ، مما يحسن بشكل فعال من كفاءة إنتاج المعدات ؛

الجهاز لديه وظيفة ذاكرة انقطاع التيار الكهربائي ؛وظيفة القطع الاحتياطيةإنذار تلقائي للخطأ ، وظيفة الإغلاق في حالات الطوارئ ؛وظيفة العرض التلقائي لمحتوى الخطأ ؛

تم تجهيز رأس القطع بالليزر بوظيفة التركيز التلقائي ، والتي تقصر وقت التثقيب بشكل كبير مقارنة برؤوس القطع العادية ، ومناسبة بشكل خاص للقطع عالي السرعة للألواح السميكة ؛

مجهزة بظرف هوائي ذاتي التمركز ، يمكنها تحقيق لقط متماثل مستقل مزدوج الفعل ، ولا تتطلب عملية التثبيت تدخلاً يدويًا وتعديلًا ؛

تم اعتماد تصميم الحماية الخارجية المحيط لحماية سلامة الموظفين بشكل فعال ؛

يتوافق نظام القطع بالليزر الاحترافي مع عملية قطع الألواح والأنابيب ، وله وظائف التخطيط الذكي للرسومات ، وإيجاد الحواف تلقائيًا وتحديد موضع مركز الأنبوب وتنعيم الزاوية الحاد ؛

يتم تشكيل سرير الآلة بدقة بواسطة مركز تصنيع جسر الرافعة ؛يتم تلدينها في فرن معالجة حراري كبير يعمل بالغاز للتخلص من الضغط الداخلي لسرير اللحام إلى أقصى حد ، بحيث يمكن للمعدات تحقيق دقة أعلى وثبات أعلى.



صناعة التطبيقات

تستخدم على نطاق واسع في أدوات المطبخ ، وخزانات هيكل الصفائح المعدنية ، والمعدات الميكانيكية ، والمعدات الكهربائية ، وأجهزة الإضاءة ، واللافتات الإعلانية ، وقطع غيار السيارات ، ومعدات العرض ، والمنتجات المعدنية المختلفة ، وقطع الصفائح المعدنية وغيرها من الصناعات.يمكنها قطع الألواح والأنابيب المعدنية المختلفة ، والتي تستخدم بشكل أساسي في القطع السريع للفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والفولاذ المنغنيز ، والصفائح المجلفنة ، وألواح السبائك المختلفة ، والمعادن النادرة وغيرها من المواد.

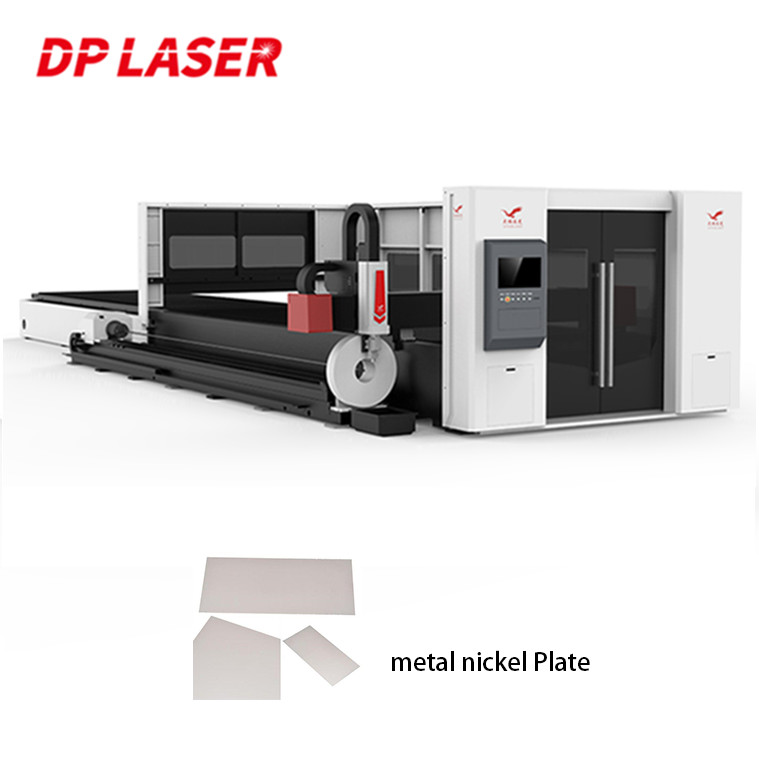

4 محاور تكامل أنبوب الصفائح المعدنية ليزر كتر 10025 1000W-20000W 0

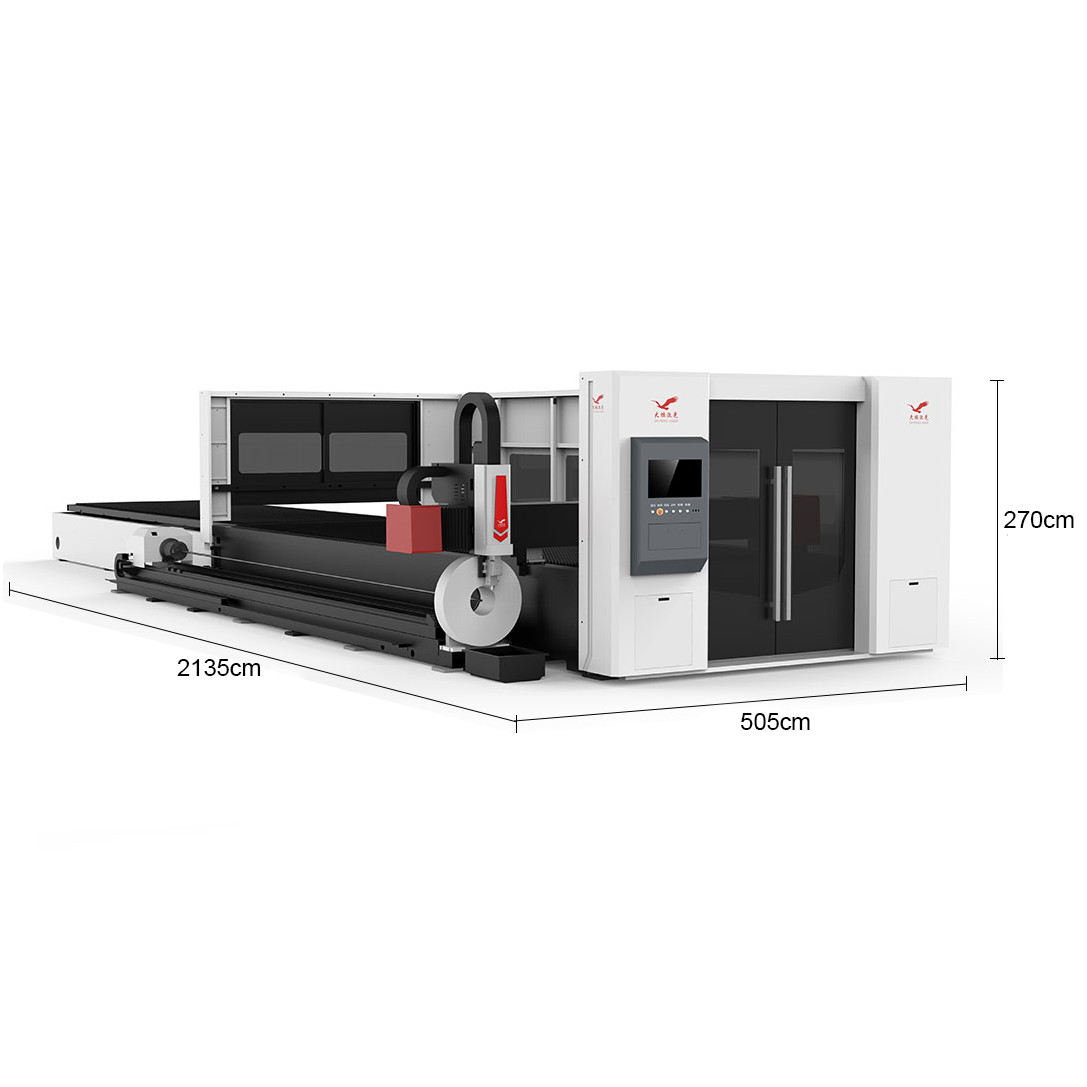

4 محاور تكامل أنبوب الصفائح المعدنية ليزر كتر 10025 1000W-20000W 1

قطع معلمات الصفائح المعدنية
منطقة العمل 2500 * 1300 3000 * 1500 4000 * 1500 4000 * 2000 6000 * 1500
دقة تحديد موضع المحور X / Y ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم
دقة إعادة تحديد موضع المحور X / Y ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم
الأعلى.سرعة التحرك 150 م / دقيقة 150 م / دقيقة 150 م / دقيقة 150 م / دقيقة 150 م / دقيقة
Max.Acc Speec 1.5 جرام 1.5 جرام 1.5 جرام 1.5 جرام 1.5 جرام
طاقة الليزر 1000 واط - 1500 واط 1000 واط - 6000 واط 1500 واط - 6000 واط 1500 واط - 6000 واط 1500 واط - 6000 واط
مصدر الليزر RAYCUS IPG nLIGHT MAX (اختياري)
رأس القطع بالليزر PRECITEC RAYTOOL WSX OSPRI (اختياري)

منطقة العمل 6000 * 2000 6000 * 2500 8000 * 2500 10000 * 2500 12000 * 2500
دقة تحديد موضع المحور X / Y ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم
دقة إعادة تحديد موضع المحور X / Y ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم
الأعلى.سرعة التحرك 300 م / دقيقة 300 م / دقيقة 300 م / دقيقة 300 م / دقيقة 300 م / دقيقة
Max.Acc Speec 5.0 جرام 5.0 جرام 5.0 جرام 5.0 جرام 5.0 جرام
طاقة الليزر 3000 واط - 12000 واط 3000 واط - 20000 واط 6000 واط - 20000 واط 6000 واط - 20000 واط 6000 واط - 20000 واط
مصدر الليزر RAYCUS IPG nLIGHT MAX (اختياري)
رأس القطع بالليزر PRECITEC RAYTOOL WSX OSPRI (اختياري)
قطع معلمات الأنبوب المعدني
نموذج 6012 6016 6022 6032 6035 6040 6052
القطر الخارجي Φ 430 Φ590 Φ600 Φ760 Φ844 Φ950 Φ1140
من خلال قطر الفتحة Φ130 Φ170 Φ225 Φ325 Φ365 Φ400 Φ520
نطاق المعالجة 10-120 10-160 15-218 15-320 20-350 20-400 20-508
دقة إعادة التموضع ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.10 ≤0.10
دقة الدوران ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.10 ≤0.10
الحد الأدنى من سمك الجدار لقط ≥1 ≥1 ≥1 ≥1 ≥2 ≥3 ≥5
تصنيف سريع 150 دورة في الدقيقة 100 دورة في الدقيقة 150 دورة في الدقيقة 100 دورة في الدقيقة 50 دورة في الدقيقة 50 دورة في الدقيقة 50 دورة في الدقيقة

تعتمد آلة القطع بالليزر المعدنية على سرير لحام مقوى ، والذي يخضع لمعالجة التقسية ومعالجة اهتزاز الشيخوخة للتخلص من الإجهاد ، ثم يقوم بمعالجة طحن دقيقة على آلة طحن عملاقة واسعة النطاق لضمان الاستقرار على المدى الطويل وعدم حدوث تشوه لأداة الآلة .إنه مجهز بألياف ليزر أصلية عالية الأداء مع أداء مستقر.، عمر الخدمة يمكن أن يصل إلى 100،000 ساعة.إنها تعتمد محرك التوجيه المستورد والمحرك المؤازر ، ويمكنها استخدام الغاز الإضافي (الأكسجين ، الأرجون ، النيتروجين) لقطع الصفائح المعدنية المختلفة ، سهلة التشغيل ، الدقة العالية ، السرعة العالية والكفاءة العالية.

4 محاور تكامل أنبوب الصفائح المعدنية ليزر كتر 10025 1000W-20000W 24 محاور تكامل أنبوب الصفائح المعدنية ليزر كتر 10025 1000W-20000W 3

4 محاور تكامل أنبوب الصفائح المعدنية ليزر كتر 10025 1000W-20000W 4
