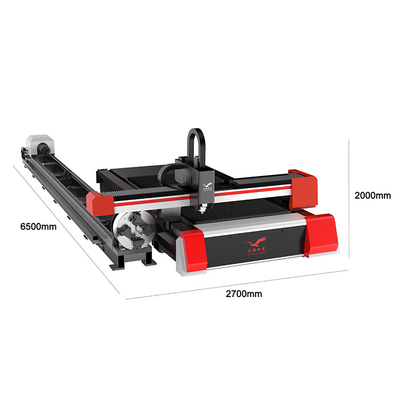

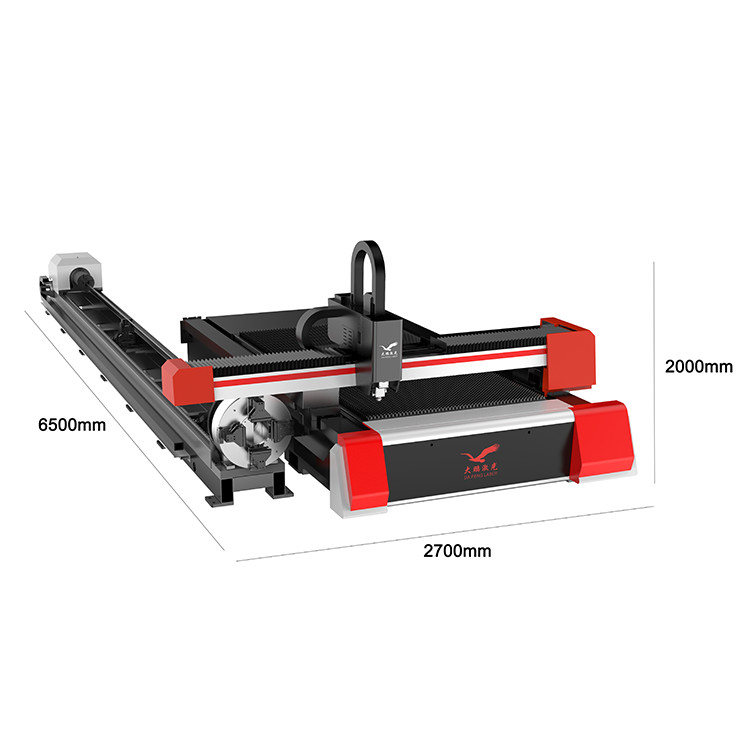

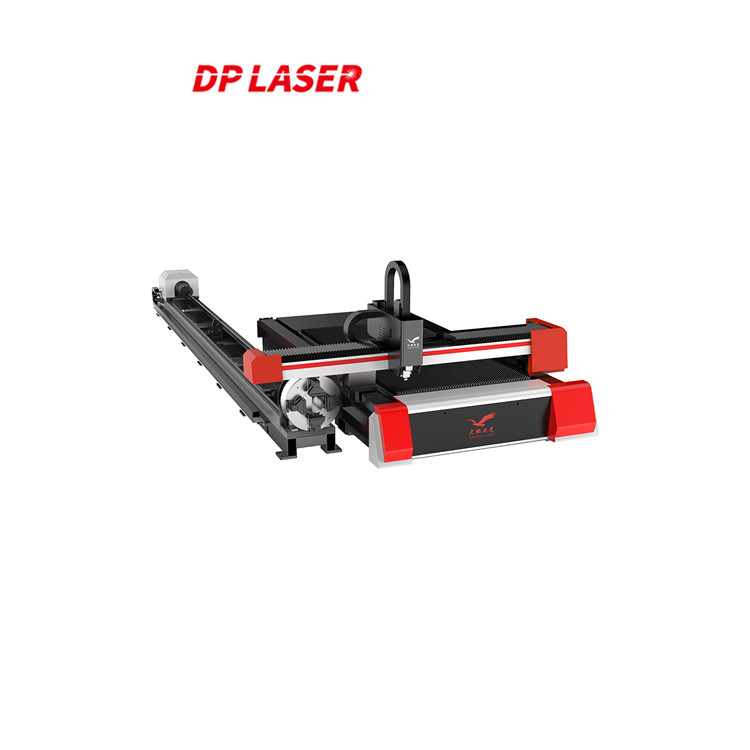

3015 1000W-6000W صفيحة معدنية وأنابيب CNC آلة قطع ألياف الليزر

  • 3015 1000W-6000W Metal Plate & Pipe CNC Fiber Laser Cutting Machine
  • 3015 1000W-6000W Metal Plate & Pipe CNC Fiber Laser Cutting Machine
مكان المنشأ الصين
اسم العلامة التجارية DP LASER
إصدار الشهادات CE SGS FDA TUV ROHS
رقم الموديل آلة القطع بالليزر
الحد الأدنى لكمية 1 مجموعة
الأسعار Please contact us
تفاصيل التغليف صناديق خشبية مطابقة لمعايير التصدير العالمية
وقت التسليم 10-30 يوم عمل
شروط الدفع L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 300 مجموعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مصدر الليزر Raycus Max IPG NLIGHT اختياري رأس الليزر Raytools Precitec WSX OSPRI اختياري
نظام التحكم Cypcut Hypcut Beckhoff اختياري طاقة الليزر 1000 واط - 20000 واط
دور قطع المواد المعدنية مواد القطع الفولاذ المقاوم للصدأ الكربون الصلب الخ
أقصى تسارع 5.0 جرام سرعة القطع القصوى 300 م / دقيقة
مزود الطاقة 380 فولت / 50 هرتز توفير خدمة ما بعد البيع يقدم المهندسون في الخارج خدمة من الباب إلى الباب
اترك رسالة
منتوج وصف

3015 1000W-6000W صفيحة معدنية وأنابيب CNC آلة قطع ألياف الليزر





مقدمة أساسية
تعتمد آلة القطع بليزر الألياف المدمجة ذات الصفيحة الأنبوبية هيكل محرك مزدوج القنطرية ، وأداة آلة لحام معززة ، وشعاع من سبائك الألومنيوم للطيران ، وليزر IPG ومكونات علامة تجارية مشهورة مستوردة ، وما إلى ذلك ، مع ثبات عالٍ ، وتشغيل سهل ، ومتوافق مع المعايير الدولية.



سمات

1.تتخذ أداة الآلة رفًا وترسًا مزدوجًا من نوع القنطرية العملاقة ، وناقل حركة مزدوج مؤازر ، وعزم دوران عالي ، ومخرجات قصور ذاتي عالية ، مما يحسن بشكل فعال من كفاءة إنتاج المعدات ؛

2-الجهاز لديه وظيفة ذاكرة انقطاع التيار الكهربائي ؛وظيفة القطع الاحتياطيةإنذار تلقائي للخطأ ، وظيفة الإغلاق في حالات الطوارئ ؛وظيفة العرض التلقائي لمحتوى الخطأ ؛

3. تم تجهيز رأس القطع بالليزر بوظيفة التركيز التلقائي ، والتي تقصر بشكل كبير من وقت التثقيب مقارنة برؤوس القطع العادية ، ومناسبة بشكل خاص للقطع عالي السرعة للألواح السميكة ؛

4 إن نظام القطع بالليزر المحترف متوافق مع عملية قطع الألواح والأنابيب ، وله وظائف التخطيط الذكي للرسم ، وإيجاد الحافة الأوتوماتيكي وتحديد موضع مركز الأنبوب وتنعيم الزاوية الحاد ؛

5. مُجهزة بظرف هوائي ذاتي التمركز ، يمكنها تحقيق لقط مزدوج الفعل المستقل المتماثل ، وعملية التثبيت لا تتطلب التدخل اليدوي والتعديل ؛

6. مجهزة بجهاز تغذية الكرة العالمي المساعد ؛

7- يتم تشكيل فراش الآلة بدقة بواسطة مركز تصنيع جسري كبير.يتم تلدينها في فرن معالجة حراري كبير يعمل بالغاز للتخلص من الضغط الداخلي لسرير اللحام إلى أقصى حد ، بحيث يمكن للمعدات تحقيق دقة أعلى وثبات أعلى.



3015 1000W-6000W صفيحة معدنية وأنابيب CNC آلة قطع ألياف الليزر 0



سمات:
NO.1 خصائص آلة القطع بالليزر لدينا
1. هيكل آلة الصب المتكاملة مع ثبات أعلى للحصول على دقة أعلى
تطبيق هيكل جسري وعارضة مصبوبة متكاملة لتحقيق صلابة واستقرار ومقاومة صدمات أعلى.
2. مصدر ليزر عالي الأداء ونظام تشغيل مستقر يحققان أفضل تأثير للقطع.
3. تمتلك الآلة نظام تبريد مثالي ونظام تزييت ونظام إزالة الغبار ، وذلك لضمان قدرتها على العمل بثبات وكفاءة ودائمة.
4. الآلة قادرة على تعديل الارتفاع التلقائي للحفاظ على البعد البؤري الثابت وجودة القطع المستقرة.
5. يتم استخدام الآلة لقطع العديد من المعادن بجودة قطع ممتازة ومستقرة.
6. يهدف برنامج البرمجة الأوتوماتيكية CAD / CAM المتخصص وبرنامج التعشيش الأوتوماتيكي إلى توفير أقصى قدر من المواد الخام.
7. الوصول إلى نظام CNC من خلال واجهة Ethernet يجعل الاتصال والمراقبة عن بعد ممكنًا أثناء عملية القطع بالليزر.تمتلك نظام تبريد مثالي ونظام تزييت ونظام إزالة الغبار



3015 1000W-6000W صفيحة معدنية وأنابيب CNC آلة قطع ألياف الليزر 1



منطقة العمل 2500 * 1300 3000 * 1500 4000 * 1500 4000 * 2000 6000 * 1500
دقة تحديد موضع المحور X / Y ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم
دقة إعادة تحديد موضع المحور X / Y ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم
الأعلى.سرعة التحرك 150 م / دقيقة 150 م / دقيقة 150 م / دقيقة 150 م / دقيقة 150 م / دقيقة
Max.Acc Speec 1.5 جرام 1.5 جرام 1.5 جرام 1.5 جرام 1.5 جرام
طاقة الليزر 1000 واط - 1500 واط 1000 واط - 6000 واط 1500 واط - 6000 واط 1500 واط - 6000 واط 1500 واط - 6000 واط
مصدر الليزر RAYCUS IPG nLIGHT MAX (اختياري)
رأس القطع بالليزر PRECITEC RAYTOOLS WSX OSPRI (اختياري)

منطقة العمل 6000 * 2000 6000 * 2500 8000 * 2500 10000 * 2500 12000 * 2500
دقة تحديد موضع المحور X / Y ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم ± 0.03 مم
دقة إعادة تحديد موضع المحور X / Y ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم ± 0.02 مم
الأعلى.سرعة التحرك 300 م / دقيقة 300 م / دقيقة 300 م / دقيقة 300 م / دقيقة 300 م / دقيقة
Max.Acc Speec 5.0 جرام 5.0 جرام 5.0 جرام 5.0 جرام 5.0 جرام
طاقة الليزر 3000 واط - 12000 واط 3000 واط - 20000 واط 6000 واط - 20000 واط 6000 واط - 20000 واط 6000 واط - 20000 واط
مصدر الليزر RAYCUS IPG nLIGHT MAX (اختياري)
رأس القطع بالليزر PRECITEC RAYTOOLS WSX OSPRI (اختياري)



قطع معلمات الأنبوب المعدني
نموذج 6012 6016 6022 6032 6035 6040 6052
القطر الخارجي Φ 430 Φ590 Φ600 Φ760 Φ844 Φ950 Φ1140
من خلال قطر الفتحة Φ130 Φ170 Φ225 Φ325 Φ365 Φ400 Φ520
نطاق المعالجة 10-120 10-160 15-218 15-320 20-350 20-400 20-508
دقة إعادة التموضع ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.10 ≤0.10
دقة الدوران ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.10 ≤0.10
الحد الأدنى من سمك الجدار لقط ≥1 ≥1 ≥1 ≥1 ≥2 ≥3 ≥5
تصنيف سريع 150 دورة في الدقيقة 100 دورة في الدقيقة 150 دورة في الدقيقة 100 دورة في الدقيقة 50 دورة في الدقيقة 50 دورة في الدقيقة 50 دورة في الدقيقة



تعتمد آلة القطع بالليزر المعدنية على سرير لحام مقوى ، والذي يخضع لمعالجة التقسية ومعالجة اهتزاز الشيخوخة للتخلص من الإجهاد ، ثم يقوم بمعالجة طحن دقيقة على آلة طحن عملاقة واسعة النطاق لضمان الاستقرار على المدى الطويل وعدم حدوث تشوه لأداة الآلة .إنه مجهز بألياف ليزر أصلية عالية الأداء مع أداء مستقر.، عمر الخدمة يمكن أن يصل إلى 100،000 ساعة.إنها تعتمد محرك التوجيه المستورد والمحرك المؤازر ، ويمكنها استخدام الغاز الإضافي (الأكسجين ، الأرجون ، النيتروجين) لقطع الصفائح المعدنية المختلفة ، سهلة التشغيل ، الدقة العالية ، السرعة العالية والكفاءة العالية.



صناعة التطبيقات

تستخدم على نطاق واسع في أدوات المطبخ ، وخزانات هيكل الصفائح المعدنية ، والمعدات الميكانيكية ، والمعدات الكهربائية ، وأجهزة الإضاءة ، واللافتات الإعلانية ، وقطع غيار السيارات ، ومعدات العرض ، والمنتجات المعدنية المختلفة ، وقطع الصفائح المعدنية وغيرها من الصناعات.يمكنها قطع الألواح والأنابيب المعدنية المختلفة ، والتي تستخدم بشكل أساسي في القطع السريع للفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والفولاذ المنغنيز ، والصفائح المجلفنة ، وألواح السبائك المختلفة ، والمعادن النادرة وغيرها من المواد.



3015 1000W-6000W صفيحة معدنية وأنابيب CNC آلة قطع ألياف الليزر 23015 1000W-6000W صفيحة معدنية وأنابيب CNC آلة قطع ألياف الليزر 3
