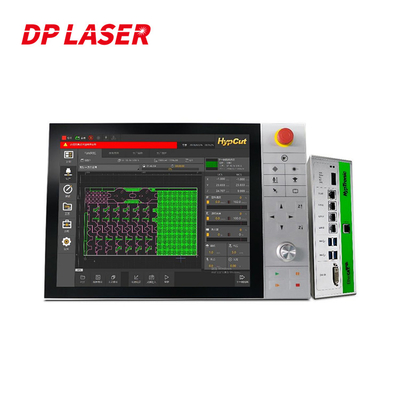

نظام التحكم بالليزر المخصص من نوع Hypcut Bus FSCUT 8000A عالي الطاقة

نظام التحكم في آلة القطع بليزر الألياف FSCUT 8000A عالية الطاقة من نوع ناقل مخصص

مقدمة أساسية

نظام FSCUT8000 هو نظام ناقل ذكي متطور لمتطلبات القطع بالليزر عالية الطاقة للغاية 8KW وما فوق.تتميز بخصائص الاستقرار والموثوقية ، والنشر المريح ، والتصحيح السهل ، والإنتاج الآمن ، والوظائف الغنية ، والأداء الممتاز ؛وهو يدعم ويوفر حلولًا معيارية وشخصية وآلية وقائمة على المعلومات.في الوقت الحاضر ، يوجد في السوق نظام قطع ليزر مخصص وناضج نسبيًا ومتطور.

ميزة

1.الوظيفة
العملية: ثقب غير استقرائي للألواح المتوسطة والرقيقة ، ثقب الصواعق للألواح السميكة ، ثقب متعدد المستويات ، ثقب وإزالة الخبث ، متابعة قمع الاهتزاز ، حلقة مغلقة لضغط الهواء ، وتقنية دقيقة طبقة تلو الأخرى ، إلخ. . ، تحسن بشكل كبير من كفاءة واستقرار القطع عالي الطاقة ، وتحسين القدرة التنافسية الأساسية لقوة المعدات.

المواد المتبقية المرئية: جنبًا إلى جنب مع تخطيط صور الهاتف المحمول ، فإن تحديد المواقع المرئية لأداة الماكينة يحقق كفاءة فائقة في إعادة التدوير وإعادة استخدام المواد المتبقية.

اكتشاف حافة المكثف: اكتشاف حافة مكثف عالي السرعة وعالي الدقة 500 مم / ثانية ، كما يوفر طرقًا يدوية ، ثنائية النقاط ، ثلاثية النقاط ، رباعية النقاط وغيرها من طرق اكتشاف الحواف لتلبية متطلبات الشكل الخاص اكتشاف حواف المواد وإيجاد الحواف بدقة أعلى.

دعم تنسيق الرسم: دعم معالجة الإخراج المباشر لكود DXF البيئي الأصلي ، ورمز G والرسومات الأخرى ؛دعم عمليات القراءة والكتابة عالية السرعة ومعالجة إخراج الملفات الخاصة LXDS و NRP بواسطة CypNest.

واجهة المستخدم: تفاعل مرئي موجه وسهل التعلم.

الأتمتة: يدعم حلول الأتمتة مثل قطع الملف عبر الإنترنت ، وقطع الملف مزدوج الرأس ، وقطع الألواح الأنبوبية المتكاملة ، والمعالجة الإقليمية الفرعية ذات التنسيق الكبير جدًا لتلبية المزيد من تطوير السوق.

صيانة مريحة: توفير بيانات تشغيل المنتج مثل اختبار التركيز والمعايرة ، واكتشاف ورق الصور لتلوث المسار البصري ، وأجهزة مراقبة راسم الذبذبات.

المعلوماتية: اتصل بسحابة Baichu Health Cloud والأنظمة الأخرى والأنظمة الأخرى ، واجمع حالة استخدام مكونات المعدات ، وقم بتحليل وتذكير صيانة المعدات بذكاء لإطالة عمر خدمة المعدات.

الرسم: يمكنك رسم المسار الرسومي أو تحريره مباشرةً في نظام معالجة HypCut دون تعاون برنامج جهة خارجية ، مما يحسن من كفاءة التصحيح والتعديل.

وظائف مريحة: توفير وظائف معيارية قياسية مثل القطع بمفتاح واحد ، وفوهات التنظيف ، والمعايرة التلقائية ، والتشحيم التلقائي ، وتبادل طاولات العمل ، واستخراج الغبار دون الإقليمي ، مما يضيف المزيد من نقاط البيع إلى المعدات.

2. التحكم ذات الصلة
BC-LINK: تقنية اتصال BC-LINK مطورة ذاتيًا لتحقيق منع التداخل ونقل إشارات العرض وإشارات الإدخال والإخراج وإشارات USB لمسافات طويلة جدًا.

التحسين الذاتي لـ Servo PID: نقرة واحدة لإكمال تصحيح معلمة المؤازرة ، يكون تقدم التحكم النظري في حدود ± 0.01 مم.
الأجهزة الذكية: دعم الصمام النسبي للحافلة والليزر ورأس القطع الذكي ، وتحقيق تأثير الحلقة المغلقة الكاملة 1 + 1> 2 ، وتحسين الأداء والاستقرار.

الأمان: حماية من انحراف عزم الدوران ضد الاصطدام ، ومعايرة في الوقت الفعلي لتوازن المحرك المزدوج ، وتجنب عقبة حركة الهواء ، والقفز الذكي للضفادع وغيرها من الوظائف.

الدقة: دقة المسار النظري هي ± 0.005 مم ، دقة تحديد المواقع 0.01 مم ، وتكرار دقة تحديد المواقع 0.01 مم.

السرعة: أقصى دعم تسريع 5G ، أقصى سرعة محور واحد 300 م / دقيقة.

الاتصال: تم اعتماد حل نظام الوقت الحقيقي RTOS ، واختصار دورة الاتصال إلى 1 مللي ثانية.

الخوارزمية: توفير خوارزمية التسارع والتباطؤ غير المتماثل لجعل الجهاز يعمل بسرعة وسهولة ، وتحسين عمر خدمة الجهاز.

تعديل الارتفاع: تم ترقية جهاز التحكم في الارتفاع BCS100 عالي الأداء إلى نظام متابعة في الوقت الفعلي للحافلة ، مما يحسن من استقرار وأداء المتابعة.

الصناعات المعمول بها

مناسب لآلات القطع بليزر الألياف فائقة الطاقة التي تزيد عن 8000 وات.تستخدم على نطاق واسع في مصانع الصفائح المعدنية وخطوط الإنتاج الآلية ومحطات المعالجة الكبيرة.

FSCUT 8000A
